Что отличает конструкцию пресс-форм для термоформования от инструментов для литья под давлением
Термоформование и литье под давлением решают одну и ту же основную проблему, превращая необработанный пластик в пригодную для использования форму, но логика инструментов, лежащая в основе каждого процесса, принципиально различна. Формы для литья под давлением рассчитаны на высокое давление впрыска и удерживают закрытую полость, в то время как расплавленная смола заполняет ее под действием силы. Формы для термоформования работают с гораздо более мягкой нагрузкой: нагретый лист натягивается или натягивается в вакууме на односторонний инструмент, поэтому задача проектирования смещается от сдерживания давления к управлению теплом, откачке воздуха и воспроизведению поверхности.
Эта разница проявляется практически в каждой части инженерного процесса. Инструменту для литья под давлением необходимы тяжелые стальные блоки, точно подобранные половины сердечника и полости, а также системы горячих каналов, способные выдерживать усилие зажима в тысячи фунтов. Инструменты для термоформования, напротив, часто изготавливаются из алюминия или композитных инструментальных панелей, поскольку задействованные силы ограничиваются давлением атмосферного вакуума и легкой механической помощью, а не инжекцией под высоким давлением. Именно это более легкое структурное требование позволяет изготавливать формы для термоформования быстрее и с меньшими затратами, чем аналогичный инструмент для литья под давлением.
Для упаковочных приложений это преимущество в стоимости и скорости имеет значение, поскольку смена продукта происходит часто. Для программы по производству закусочных лотков может потребоваться три или четыре варианта гнезд в течение одного сезона, и переработчик просто не может оправдать использование нового инструмента для впрыска для каждого из них. Хорошо спроектированная форма для термоформования по-прежнему должна обеспечивать постоянную толщину стенок, чистоту извлечения из формы и стабильность размеров в течение десятков тысяч циклов, и эта стабильность начинается на конструкторском столе, а не в цехе.
Также стоит отметить, что эти два процесса скорее пересекаются, чем конкурируют. В некоторых упаковочных программах используются крышки, отлитые под давлением, в сочетании с термоформованными основаниями именно потому, что каждый процесс подходит для различной части геометрии: крышка выигрывает от жесткого допуска литья под давлением на элементы защелкивания, в то время как основание выигрывает от низкой стоимости инструментов для термоформования для большой, мелкой формы.
Рабочее определение: Под проектированием пресс-формы в этом контексте понимается полный инженерный пакет, геометрия полости, расположение вентиляции, контур охлаждения и обработка поверхности, которые определяют, как нагретый лист превращается в готовую упаковочную деталь.
Как основные дизайнерские решения влияют на производительность упаковки
Каждая упаковочная форма, независимо от формы торца, построена на основе одних и тех же переменных. Правильное выполнение этих действий на раннем этапе позволяет избежать дорогостоящих доработок после того, как инструмент уже нарезан.
Недостаточная тяга приводит к тому, что листовая лента захватывает стенку формы во время выталкивания, что приводит к побелению или разрывам по углам.
Области глубокой вытяжки истончаются быстрее всего; Расположение ребер и вспомогательная геометрия предварительного растяжения перераспределяют материал до того, как он зафиксируется на инструменте.
Размер и расстояние между вентиляционными отверстиями определяют, насколько быстро выходит захваченный воздух, что напрямую влияет на текстуру поверхности и время цикла.
Прокладка каналов рядом с толстыми секциями сокращает время выдержки и уменьшает коробление сложенной упаковки после формования.
Подсчет полостей — еще одно решение, влияние на производительность которого выходит далеко за рамки объема выпускаемой продукции. В таблице ниже сравниваются инструменты с одной и несколькими полостями по факторам, наиболее важным для упаковочных программ.
| Фактор | Одноместная пресс-форма | Многоместная пресс-форма |
|---|---|---|
| Срок изготовления оснастки | короче | дольше |
| Стоимость за деталь при объеме | Высшее | Нижний |
| Согласованность размеров | Легче контролировать | Требуется более строгий баланс процесса |
| Лучше всего подходит | Прототипирование, небольшие тиражи | Высокопроизводительные упаковочные линии |
Инструменты с несколькими полостями привносят переменную, с которой никогда не сталкиваются конструкции с одной полостью: баланс между полостей. Каждая полость в общей пластине должна подвергаться одинаковой температуре листа, одинаковому вакууму и одинаковому воздействию охлаждения в один и тот же момент, иначе детали, выходящие из одной стороны инструмента, будут заметно отличаться от другой. Конструкторы решают эту проблему, сопоставляя расположение зон нагревателя с положением полости еще до того, как пластина будет разрезана, вместо того, чтобы позже пытаться исправить дисбаланс методом проб и ошибок в производственном цеху.
Выбор материала для самой формы — это сопутствующее решение, которому уделяется меньше внимания, чем оно заслуживает. Алюминиевые инструменты обрабатываются быстро и эффективно проводят тепло, что подходит для коротких и средних производственных циклов. Более твердые инструментальные сплавы или гальванические поверхности стоят дороже на начальном этапе, но имеют более жесткие допуски в течение более длительного срока службы, что становится еще более важным, если ожидается, что программа упаковки будет работать в течение нескольких лет без полной переоснастки.

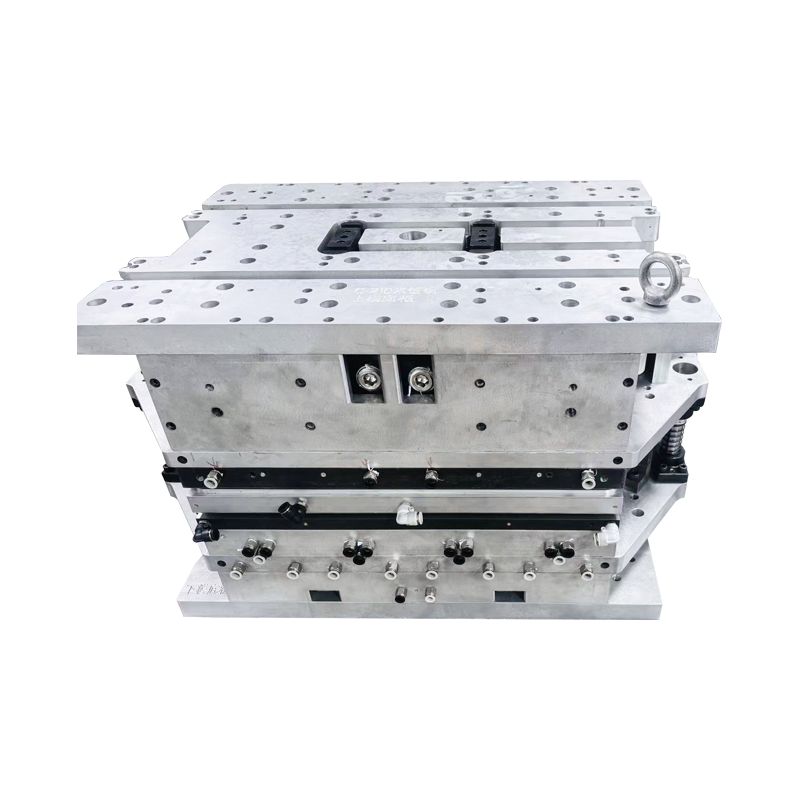

Инженерное дело термоформовочная форма для ланч-бокса для упаковки с несколькими отделениями
Упаковка пищевых продуктов с отделениями предъявляет необычные требования к инструментам, поскольку каждый внутренний разделитель фактически представляет собой отдельную небольшую вытяжку, вложенную во внешнюю полость. Плохо сбалансированная планировка перегородок отнимает материал у соседних стенок, в результате чего одно отделение становится толстым, а другое опасно тонким у основания.
Практические инженерные приоритеты для этой категории включают:
- Закругленные внутренние углы на стенках каждого отсека для предотвращения концентрации напряжений при штабелировании и транспортировке.
- Согласованные углы уклона между перегородками, поэтому сила выброса распределяется равномерно
- Размещение вентиляционных отверстий в самой глубокой точке каждого отсека, а не только по внешнему периметру.
- Перед механической обработкой указывается обработка поверхности, подходящая для контакта с пищевыми продуктами, поскольку полировка после термообработки увеличивает затраты.
Поскольку количество и пропорции отсеков различаются в зависимости от формата меню, проектировщики пресс-форм обычно создают семейство сменных вставных пластин, а не одну фиксированную полость, что позволяет переработчику регулировать соотношение отсеков, не вводя в эксплуатацию совершенно новый инструмент.
Подгонка крышки и основания — еще одна деталь, характерная для этой категории. Лотки с несколькими отделениями часто сочетаются с плоской или куполообразной крышкой, которая герметично закрывается по всему периметру, поэтому базовая форма должна удерживать размер фланца в пределах узкой полосы, даже если внутренние перегородки неравномерно тянут материал во время хода формования. Конструкторы обычно добавляют геометрию локализованного предварительного растяжения рядом с внешним краем лотка специально для защиты размера фланца, поскольку фланец, который сжимается за пределы допуска, не будет надежно герметизировать, даже если каждое отделение внутри выглядит правильно.
Контроль высоты штабеля имеет такое же значение для логистики, как и для самой формы. Распределительные центры оценивают доставку в основном по объему, поэтому лоток с отсеками, имеющий немного более крутые внутренние стенки и меньшую общую вытяжку, может более плотно прилегать во время транспортировки, не изменяя при этом полезную вместимость, которую конечный покупатель видит на полке.
Конструкция пресс-формы для термоформования чашек для высокоскоростных производственных линий
A форма для термоформования чашки работает на таких скоростях производства, которых никогда не достигает большинство других упаковочных инструментов. Линии производства стаканчиков для напитков и молочных продуктов обычно пропускают листы с непрерывной рулонной подачей через станции формовки, резки и укладки за считанные секунды за цикл, поэтому каждый раз пресс-форма должна аккуратно освобождаться без ручного вмешательства.
Три геометрические детали имеют негабаритный вес в этой категории:
| Особенность | Функция | Проектный риск, если его игнорировать |
|---|---|---|
| Радиус обода | Загерметизировать целостность закрывающей пленкой | Утечка или плохая адгезия крышки |
| Штабелируемый выступ | Постоянная глубина вложения | Заклинивание в автоматических дозаторах |
| Конус боковой стенки | Чистый выпуск из ядра | Отбеливание, растрескивание или следы перетаскивания |
Время цикла часто является решающим фактором рентабельности формования стаканчиков. В типичном высокоскоростном оборудовании для изготовления чашек на охлаждение приходится почти половина общего цикла, поэтому близость канала охлаждения к боковой стенке и основанию оказывает прямое, измеримое влияние на то, сколько чашек линия производит в час.
Геометрия основания заслуживает отдельного внимания, а также дизайн боковин, поскольку две зоны охлаждаются с разной скоростью. Основание чашки толще относительно площади его поверхности, чем сужающаяся боковина над ним, поэтому, если каналы охлаждения расположены равномерно по всей полости без учета этой разницы, основание становится узким местом, задающим темп всей линии, хотя боковые стенки заканчивают охлаждение гораздо раньше.
Инструменты для обрезки и укладки после формовочной станции также учитываются при принятии решений по проектированию пресс-формы на входе. Если кромка чашки не соответствует жесткому допуску на круглость на этапе формования, автоматическое штабелирующее оборудование дальше по линии будет периодически заклинивать, и диагностировать такого рода неисправность, когда линия уже работает, гораздо дороже, чем выявлять ее во время первоначального анализа конструкции полости.
Почему определяют геометрию шарнира и уплотнения Прямоугольная упаковочная коробка-раскладушка, термоформовочная форма Качество
Раскладывающаяся упаковка живет или умирает благодаря двум особенностям: петле и уплотняющему фланцу. Обе зоны по конструкции являются тонкостенными, и в обеих именно там, где утончение листа труднее всего контролировать, что делает эту категорию форм одной из наиболее требовательных в упаковочном секторе.
Линия шарнира нуждается в достаточном контролируемом утончении, чтобы многократно сгибаться без побеления или защелкивания, но не настолько, чтобы упаковка теряла структурную жесткость при сгибе. Разработчики пресс-форм обычно справляются с этим с помощью неглубокого надреза, а не полагаются только на естественное растяжение листа, поскольку естественное растяжение меняется в зависимости от температуры листа и его труднее поддерживать в пределах допуска в течение производственной смены.
При этом уплотнительный фланец должен оставаться плоским по всему периметру, чтобы термосварка или ультразвуковая сварка образовывали непрерывное соединение. Плоскостность фланца проверяется по допуску во время испытаний пресс-формы, и даже небольшие отклонения, часто менее половины миллиметра, могут создать канал, в котором уплотнение должно быть непрерывным.
Совет по дизайну: Создание небольшого положительного уклона в опорных ребрах фланца делает обрезку более последовательной, поскольку предотвращает отрыв листа от кромки обрезки до того, как режущая матрица войдет в зацепление.
Геометрия замка — это третья особенность, которую следует планировать заранее, даже несмотря на то, что она находится вдали от петли и уплотнения. Застежки-язычки и прорези на крышке раскладушки требуют достаточного зацепления, чтобы надежно удерживаться на полке магазина, но не настолько, чтобы покупателю было трудно открыть упаковку дома. Поскольку эта функция обычно проверяется вручную во время проверки конструкции, а не измеряется исключительно на бумаге, большинство опытных производителей инструментов изготавливают одну рабочую вставку с полостью для образца, прежде чем переходить к полной пластине с несколькими полостями, специально для того, чтобы усилие закрытия можно было проверить физически, а не оценить только на основе моделирования.
Как программные системы САПР поддерживают стандарты проектирования пресс-форм
Современное проектирование пресс-форм редко начинается с чистого эскиза. Большинство программ проходят через структурированный цифровой рабочий процесс, прежде чем будет обработан отдельный блок инструментальной стали или алюминия, и пропуск этапов в этой последовательности является одним из наиболее распространенных источников дорогостоящего перепроектирования.
- Импорт модели продукта и анализ толщины стенок
- Проверка угла уклона и подреза относительно направления разъема
- Расположение полостей и компенсация усадки
- Моделирование формовки для прогнозирования тонких мест перед резкой металла
- Генерация и обработка траектории инструмента с ЧПУ
- Пробный запуск, замеры и корректировка конструкции
На диаграмме ниже показано, как эта последовательность обычно протекает от концепции до серийного выпуска.
Стандартизация этого рабочего процесса также дает производителям упаковки общую точку отсчета при сравнении предложений по проектированию пресс-форм от разных производителей инструментов, поскольку результаты моделирования и допуски на усадку можно оценивать по одним и тем же критериям, а не принимать на веру.
Формирование моделирования заслуживает особого внимания, поскольку этот этап чаще всего сокращается под давлением графика. Проход моделирования предсказывает, где листовой материал станет тоньше, прежде чем какой-либо металл будет разрезан, что, по сути, дает команде разработчиков предварительный просмотр результатов пробного запуска на несколько дней или недель раньше, чем это смогут дать физические испытания. Пропуск или поспешка на этом этапе приводит к смещению обнаружения проблемы с тонкими стенками с этапа проектирования, где исправление почти ничего не стоит, на этап пробного запуска, где это может означать повторную обработку уже готовой полости.
Стандарты документации имеют такое же значение, как и само программное обеспечение. Пакет проектирования пресс-форм, который записывает углы уклона, координаты вентиляционных отверстий и коэффициенты усадки в общий структурированный файл, позволяет второму изготовителю инструментов взять на себя обслуживание или повторить заказ спустя годы без обратного проектирования исходного замысла конструкции только на основе физического инструмента.
Параметры процесса вакуумной формовки, влияющие на срок службы пресс-формы
Вакуумная формовка — это механизм, который фактически прижимает нагретый лист к полости, и параметры, управляющие этим этапом, влияют не только на качество детали, но и на то, как долго сама форма остается в жестких допусках.
| Параметр | Типичный диапазон | Влияние на срок службы пресс-формы |
|---|---|---|
| Температура поверхности листа | Зависит от материала, контролируется для каждой смолы | Перегрев ускоряет термическую усталость поверхности полости. |
| Время вакуумирования | Короткий, соответствует глубине детали | Чрезмерное время прорисовки замедляет цикл без улучшения детализации. |
| Охлаждение dwell | Часто самая большая доля времени цикла | Переохлаждение приводит к деформации деталей и загрязнению форм из мягкого пластика. |
| Температура поверхности формы | Хранится ниже точки размягчения листа | Плохой термоконтроль приводит к неравномерной усадке по всей полости. |
Эти параметры не действуют независимо друг от друга, поэтому настройка процесса изготовления новой формы обычно занимает больше времени, чем ожидалось. Например, повышение температуры листа для улучшения воспроизведения деталей обычно также увеличивает время, необходимое для последующего охлаждения, что нивелирует выигрыш во времени цикла, на который надеялся конвертер. Опытные инженеры-технологи рассматривают набор параметров как систему, которую необходимо сбалансировать вместе, а не как контрольный список, который необходимо оптимизировать по одной строке за раз.
Состояние поверхности плесени со временем усугубляет эти эффекты. Поверхность полости, которая вначале полируется до идеальной чистоты, постепенно начинает приобретать микроскопический износ от многократного контакта с горячим пластиковым листом, и как только этот износ достигает определенной точки, детали, отрывающиеся от инструмента, начинают показывать непостоянный блеск или слабые линии сопротивления, хотя все параметры процесса на линии остались прежними. Планирование периодического осмотра поверхности, а не ожидание появления видимого дефекта в производственном цеху, является одной из наиболее экономически эффективных привычек, которые переработчик может включить в план технического обслуживания.
Распространенные ошибки при проектировании инструментов для термоформования и как их избежать
- Игнорируя направление усадки: пластмассы сжимаются по-разному вдоль и поперек направления вытяжки листа, поэтому один коэффициент плоской усадки по всей полости часто приводит к образованию некруглых краев, которые становятся очевидными только после того, как форма уже разрезана и завершен полный пробный запуск.
- Небольшие вентиляционные отверстия: слишком маленькие вентиляционные отверстия замедляют эвакуацию воздуха и оставляют слабые следы на поверхности, которые появляются при освещении магазинов, а простое сверление нескольких дополнительных вентиляционных отверстий постфактум редко исправляет рисунок без повторного рассмотрения расположения отверстий относительно самых глубоких точек вытяжки.
- Пропуск моделирования формовки: Программное обеспечение для прогнозирования тонких точек выявляет на экране проблемы, которые в противном случае всплыли бы только после физического пробного запуска, что требует гораздо больших затрат как по времени обработки, так и по браку материала во время настройки.
- Равномерная тяга на различной глубине: Зоны глубокой вытяжки обычно требуют большей вытяжки, чем зоны мелкой, и применение одного угла бланкета по всей полости часто приводит к локализованному прилипанию именно в той точке, где деталь уже самая тонкая и хрупкая.
- Позднее размещение каналов охлаждения: Прокладка линий охлаждения после окончательного определения геометрии полости, а не вдоль нее, часто оставляет толстые участки без адекватного отвода тепла, что позже проявляется в виде упрямого потолка времени цикла, который невозможно полностью устранить никакими настройками процесса.
- Недооценка выравнивания инструмента обрезки: формовочная полость и ее следующая обрезная матрица часто проектируются разными группами, и небольшое несовпадение между ними проявляется в виде заусенцев или неровных кромок среза, даже если формовочная полость сама по своим размерам идеальна.
Часто задаваемые вопросы по проектированию пресс-форм для термоформования
В1: Сколько времени обычно занимает проектирование и изготовление формы для термоформования упаковки?
Сроки варьируются в зависимости от количества ячеек и сложности, но большинство форм для упаковки с одной или малой полостью переходят от окончательной конструкции к первому пробному запуску в течение нескольких недель, в то время как изготовление многоместной производственной оснастки с более жесткими требованиями к допускам и более тщательным моделированием может занять значительно больше времени.
В2: В чем разница между формой-прототипом и производственной формой?
Форма-прототип обычно изготавливается из более мягкого материала, который быстрее обрабатывается на станке, для проверки геометрии и соответствия перед использованием закаленного производственного инструмента с более длительным сроком службы, предназначенного для непрерывных больших объемов производства, поскольку резка полностью закаленного инструмента до подтверждения геометрии добавляет ненужные затраты и риск.
Вопрос 3. Как конструкция пресс-формы влияет на возможность вторичной переработки упаковки?
Постоянная толщина стенок и четкие линии обрезки сокращают отходы материала на каждую деталь, а единая толщина по всей полости делает последующие потоки сортировки и переработки более предсказуемыми, поскольку автоматическое сортировочное оборудование часто полагается на постоянную толщину материала для точной классификации упаковки.
Вопрос 4: Может ли одна пресс-форма производить разные компоновки отделений для упаковки ланч-боксов?
Некоторые инструменты состоят из сменных вставных пластин, которые позволяют изменять соотношение отсеков без замены всего основания формы, хотя такую гибкость необходимо планировать на первоначальном этапе проектирования, а не добавлять после того, как базовая форма уже готова.
Вопрос 5. Что вызывает неравномерную толщину стенок готовой термоформованной детали?
Неравномерная толщина обычно связана с дисбалансом угла уклона, неконтролируемым предварительным растяжением листа или геометрией полости, которая позволяет материалу прижиматься к стенке формы до того, как более глубокие секции будут полностью сформированы, поэтому моделирование формования на этапе проектирования так важно для раннего выявления проблемы.
Вопрос 6. Влияет ли конструкция пресс-формы на герметичность упаковки?
Да, плоскостность фланца и геометрия обода полностью задаются пресс-формой, поэтому любая проблема с уплотнением или посадкой крышки, возникшая на производственной линии, почти всегда имеет первопричину в исходной конструкции полости, а не в самом уплотнительном оборудовании.
